VFC 3610, VFC 5610


Bosch rexroth серии EFC 3600

Bosch Rexroth серии VFC 3610

Преобразователи частоты Bosch Rexroth серии VFC 3610,5610 это новая экономичная серия преобразователей частоты, отвечающая высоким требованиям современного развивающегося рынка. Отличительной чертой новой серии является модульная конструкция, которая позволяет подстроиться под особые требования заказчика.

Преобразователи частоты VFC 5610

Преобразователи частоты VFC 5610



VFC 5610 является высокопроизводительным приводом с векторным управлением, который покрывает весь диапазон мощности от 0,4 до 90 кВт. В дополнение к скалярному типу регулирования он способен работать в векторном режиме без датчика обратной связи (SVC) и обеспечивает высокую точность управления в сочетании с быстрым откликом. Это позволяет ему соответствовать требованиям таких отраслей промышленности как станкостроение, пищевая промышленность, упаковочные машины, производство компрессоров и многих других.

Основные характеристики:

  • Одно фазные :  1 АС 220В от 0,4 до 2,2 кВт
  • Трех фазные :   3 АС 400В от 0,4 до 90 кВт
  • Перегрузочная способность: 150% для 60 с, 200% для 1 с
  • Высокий стартовый крутящий момент: 100% при 1,5Гц, 150% при 3Гц
  • Диапазон регулирования скорости: 1:200
  • Интегрированный тормозной прерыватель
  • Интегрированный регулятор PID
  • Контроль температуры мотора (NTC, PTC)
  • Адаптирован для работы с насосными станциями (Multi Pump Control опционально)
  • Рабочая температура окружающей среды до 40ºС
  • Защита плат специальным слоем покрытия.
  • Компактные размеры
  • Простая программная структура для ввода параметров
  • Съемная панель управления с функцией памяти для быстрого переноса параметров (LCDдисплей опционально). Возможна поставка без пульта управления.
  • Сетевой интерфейс ModBus, (Profibus, CANopen — опционально)
  • Цифровые и аналоговые входы/выходы (плата расширения входов/выходов опционально)
  • Релейный выход (плата расширения релейных выходов опционально)

VFC 5610, решение с высоким крутящим моментом для специальных требований:

  • Логистика и транспортировка грузов, конвейеры,
  • рольганги, экструдеры
  • Системы обработки: Миксеры, мешалки,
  • центрифуги
  • Строительная техника
  • Машины по производству и переработки пластика
  • Специфические станки

Преимущества инверторов серии VFC 3610,5610

  • Компактный дизайн (размер корпуса до 60% меньше предыдущих серий)
  • Замена вентилятора без инструмента
  • Возможность установки на DIN-рейке (до модели на 7,5 Квт)
  • Возможность работы в нормальном и тяжелом режимах
  • Простота в монтаже и управлении инвертора
  • Различные варианты исполнения панелей оператора

Технические характеристики Bosch Rexroth VFC 5610

  • мощность электродвигателей 0,37 – 90 кВт
  • входное напряжение 1-фазное 200…240V (-10%/+10%) или 3-х фазное 380…480V (-15%/+10%)
  • выходное напряжение 3-х фазное
  • встроенный PLC (ПЛК)
  • встроенный ПИД- регулятор
  • векторное управление в открытом контуре — глубина регулирования 1:200
  • скалярное управление U/F — глубина регулирования 1:50
  • выходная частота 0-400 Гц
  • диапазон несущей частоты ШИМ — 1-15 кГц
  • КПД >95%

Перегрузочная способность Bosch Rexroth VFC 5610

  • В интенсивном режиме — 150% от номинального тока в течение 60 сек.
  • В нормальном режиме — 120% от номинального тока в течение 60 сек.

Режимы управления:

Векторный (без датчика обратной связи):

  • пусковой момент: 200 % от номинального крутящего момента при 0,5 Гц
  • режим регулирования крутящего момента
  • задание направления момента
  • диапазон регулировки скорости 1:200

Скалярный:

  • пусковой момент 150 % от номинального крутящего момента при 3 Гц, 100 % от номинального крутящего момента при 1,5 Гц
  • кривая U/f, Линейный режим, режим квадратичной зависимости, пользовательский режим многоточечной кривой
  • диапазон регулировки скорости 1:50
  • Рампы ускорения/замедления: Линейный, S-образная кривая, 8 установок времени ускорения/торможения: 0,1…6000,0 с
  • Торможение постоянным током: Начальная частота торможения: 0…50 Гц, Время торможения: 0…20 с, Ток остановки: 0.0…150.0 %
  • Торможение с перевозбуждением для сокращения времени останова до 50 %
  • Функция толчкового режима: Диапазон частоты толчкового режима: от 0 Гц до 400 Гц, Время ускорения / торможения в толчковом режиме: 0,1…6000,0 с
  • Многоскоростное регулирование: 16 этапов через управление по цифровым входам
  • Автоматическая подстройка несущей частоты
  • Первый и второй источник настройки частоты
  • Компенсация скольжения

ПИД регулирование

  • Управление в режиме простого ПЛК: 16 этапов с управлением по типу пауза/останов
  • ПИД- регулирование с функцией режима ожидания/активации

Входы/выходы

  • 5 цифровых входов поддерживают подключение PNP и NPN, X5 поддерживает импульсный вход 50 кГц
  • 2 аналоговых входа: 0/2…10 В или 0/4…20 мА
  • 1 цифровой выход с открытым коллектором, поддерживает импульсный выход на 32 кГц и подключение проводки для понижения и повышения напряжения
  • 1 релейный выход
  • Аналоговый выход, 0/2…10 В или 0/4…20 мА, для вывода рабочей частоты, выходной частоты, выходного тока, выходной мощности, выходного напряжения, аналогового входного напряжения и аналогового входного тока

Основные функции Bosch Rexroth VFC 5610

  • функция повышения крутящего момента
  • каскадное управление насосами
  • защита насоса от сухого хода
  • автоматическая стабилизация напряжения
  • повторный запуск после падения напряжения
  • 2/3-проводное управление
  • параметры быстрого запуска
  • репликация параметров
  • ограничение выходного тока
  • восстановление после сбоя питания
  • встроенный тормозной прерыватель (до 18,5 кВт)
  • тепловая защита двигателя без датчика температуры
  • тепловая защита двигателя с помощью датчика температуры
  • демпфирование колебаний малой нагрузки
  • стабилизация напряжения при повышенной нагрузке
  • вход внешнего питания +24 В для платы управления и приборного щитка

Функции коммуникации частотного преобразователя Bosch Rexroth VFC 5610

  • встроенный протокол Modbus, опционально: PROFIBUS DP, CANopen
  • интерфейс связи RS485
  • подключение к ПК стандартным кабелем mini-USB, возможность удаленной настройки, пуска и управления с помощью бесплатного программного обеспечения.

Климатическое исполнение

  • Номинальная температура окружающей среды -10…40°С
  • Степень защиты IP 20
  • Тип охлаждения — естественное охлаждение (≤ 0,75 кВт), принудительное воздушное охлаждение (≥ 1,5 кВт)

Опции

  • тормозные резисторы
  • модуль расширения входов/выходов
  • фильтры ЕМС
  • дроссели
  • тормозные прерыватели (свыше 22 кВт, до 22 кВт включительно — встроенный)
  • модули связи PROFIBUS, CanOpen

Технические характеристики

Применение

Новые преобразователи частоты VFC 3610 найдут свое применение в различных областях, таких как:

  • Отопление, вентиляция и кондиционирование (ОВК)
  • Текстильная промышленность
  • Деревообработка
  • Промышленные насосы и вентиляторы
  • Конвейеры
  • Воздушные компрессоры

Основные характеристики инверторов серии VFC 3610

Подключение к сети
Напряжение сети 1 фаза: 200…240 В (-10 %/+10%)
3 фазы: 380…480 В (-15 %/+10%)
Частота сети 50/60 Гц (±5 %)
Подключение двигателя
Номинальное напряжение и мощность двигателя тяжелый режим: 1 фаза 200 V AC 0.4…2.2 кВт; 3 фазы 400 V AC 0.4…18.5 кВт
нормальный режим: 3 фазы 400 V AC 7.5…22 кВт
Выходная частота 0…400 Гц
Функции
Тип регулирования U/f (скалярный)
Перегрузочная способность тяжелый режим: 1.5 х IN для 60 сек.
нормальный режим: 1.2 х IN для 60 сек.
Диапазон регулирования скорости вращения 1:50
Пусковой вращающий момент 100 % при 1.5 Гц; 150 % при 3 Гц
Тормозной прерыватель встроенный
Тормозной резистор внешний
Разрешающая способность по частоте аналоговая: максимальная частота х 0,1 %
цифровая: 0.01 Гц
U/f-характеристика свободно программируемая
Рампы линейная, S-кривая
Несущая частота (ШИМ) 1…15 кГц, минимальный шаг 1 кГц
Сетевой интерфейс Modbus RTU, PROFIBUS DP (опционально), CANopen (опционально)
Условия окружающей среды
Температура окружающей среды -10oC … +50oC (от 40 до 50oC требуется учитывать снижение мощности)
Максимальная высота использования 4000 м
Относительная влажность воздуха < 90%
Степень защиты IP20

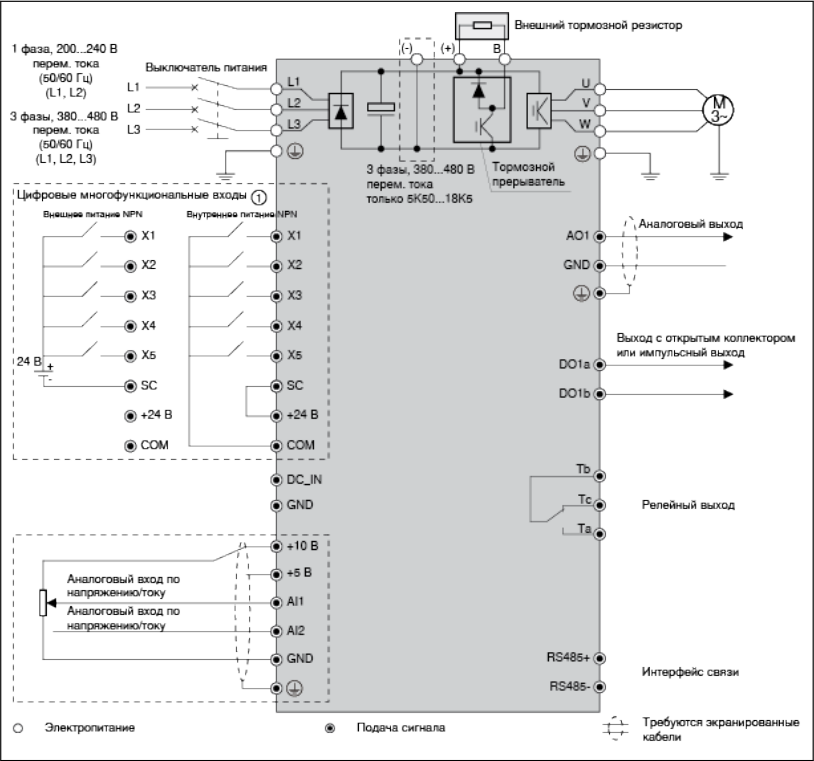

Rexroth VFC 3610 Схема устройства

Rexroth VFC 3610 Схема устройства

Габаритные размеры






Техническая информация

VFC 3610_5610_Ru_v02 pdf-icon
bosch-vfc-x610_инструкция_EN pdf-icon
bosch-vfc-x610_быстрый старт_EN pdf-icon
