Преобразователь частоты Fe

Bosch Rexroth fe

Данный преобразователь частоты — это новая экономичная серия инверторов, подходящая для большинства применений.

Преобразователь частоты (инвертор) серии Fe был разработан для использования в тяжелых промышленных условиях.

Для оптимальной работы инвертора при различных режимах пользователям предлагается два варианта исполнения преобразователя частоты серии Fe:

  • G-Серия инверторов — для применений в областях с более высокой перегрузочной способностью (ленточные конвейеры, транспортеры, мешалки или экструдеры);
  • P-Серия инверторов — для применений с более высокой длительной нагрузочной способностью (в насосах, вентиляторах или дробилках).

Преимущества инверторов серии Fe

  • Встроенный пульт оператора.
  • Документация и программное обеспечение инвертора на русском языке.
  • Сервисное обслуживание.
  • Низкая цена на частотные преобразователи при высоком немецком качестве.
  • Простота в монтаже и управлении инвертора.
  • Встроенный тормозной транзистор (до 15 кВт).

Низкая стоимость преобразователей частоты (инверторов) серии Fe была достигнута за счет их производства в Китае. В 2006 году концерном «Bosch Rexroth» был приобретен завод по производству частотных преобразователей в Китае.

На этом заводе в течение трех лет компанией вводилась европейская система производства и немецкая система контроля качества, и только после этого была запущена в серийное производство новая серия инверторов Fe.

Применение инверторов серии Fe

Инверторы можно применять в следующих областях:

  • Общая автоматизация
  • Строительная техника
  • Деревообрабатывающее оборудование
  • Оборудование для обработки полимерных материалов
  • Вентиляторы и оборудование кондиционирования воздуха
  • Пищевое и упаковочное оборудование
  • Переработка бумаги и печатные машины
  • Насосы, экологическое и очистное оборудование
  • Текстильные машины
  • Транспортное, складское и подъемно-транспортное оборудование
  • Металлообрабатывающее оборудование

Технические характеристики

  • Диапазон мощностей от 0,75 до 110 кВт.
  • 3 фазы 380 до 480 В (-15 %/+10 %).
  • Перегрузочная способность: для версии G: 200% в течение 1 с, 150% в течение минуты. Для версии P: 120% в течение минуты, 105% в течение часа.
  • Выходная частота напряжения инвертора от 0 до 650 Гц.
  • Настраиваемая несущая частота модуляции (ШИМ) от 1 до 15 кГц с возможностью автоматического переключения на более низкую частоту при перегреве.
  • ПИ-регулятор и технологический контроллер.
  • Автоматическое определение параметров двигателя.
  • Режим безсенсорного векторного управления (автобуст и компенсация скольжения).
  • Настраиваемое торможение постоянным током.
  • Автоматическая функция экономии электроэнергии (подстройка U/f-кривой в зависимости от нагрузки).
  • Конфигурируемая U/f кривая.
  • Диапазон регулирования скорости вращения 1:100.

Интерфейсы инверторов серии Fe

  • RS485;
  • ModBus или опционально Profibus;
  • 8 цифровых входа;
  • 3 аналоговых входа;
  • энкодерный интерфейс;
  • два аналоговых выхода (0-10В, 4-20 mA);
  • один частотный выход (0-50кГц);
  • два программируемых выхода;
  • один программируемый релейный выход.

Токовые характеристики инверторов

Артикул Типоразмер Мощность, кВт Длительный номинальный ток, А
0K75-3P400-A-SP-MODB-01V01 1 0,75 2,5
1K50-3P400-A-SP-MODB-01V01 1 1,5 4
2K20-3P400-A-SP-MODB-01V01 1 2,2 6
4K00-3P400-A-SP-MODB-01V01 1 4 10
5K50-3P400-A-SP-MODB-01V01 1 5,5 13
7K50-3P400-A-SP-MODB-01V01 1 7,5 17
11K0-3P400-A-BN-MODB-01V01 2 11 24
15K0-3P400-A-BN-MODB-01V01 2 15 33
18K5-3P400-A-BN-MODB-01V01 3 18 39
22K0-3P400-A-BN-MODB-01V01 3 22 44
30K0-3P400-A-BN-MODB-01V01 4 30 60
37K0-3P400-A-BN-MODB-01V01 4 37 75
45K0-3P400-A-BN-MODB-01V01 5 45 95
55K0-3P400-A-BN-MODB-01V01 5 55 110
75K0-3P400-A-BN-MODB-01V01 6 75 152
90K0-3P400-A-BN-MODB-01V01 6 90 183
110K-3P400-A-BN-MODB-01V01 7 110 223

Особенности преобразователей частоты Bosch Rexroth серии Fe

Инвертор программируется при помощи специального программного обеспечения Rexroth Converter PC 4.

Rexroth Converter PC 4 — это интуитивно понятное программное обеспечение для более простого и быстрого параметрирования и ввода в эксплуатацию нескольких инверторов Fe одинаковой или схожей конфигурации.

Параметры задаются при помощи ПК, после чего записываются в преобразователь частоты по последовательному RS485-интерфейсу.

Дополнительное оборудование

Опционально для частотного преобразователя частоты Fe доступны:

  • ЭМС-фильтр, обеспечивающий соблюдение требований по ЭМС и подавляющий токи утечки, вызванные емкостью проводников;
  • Сетевой дроссель, снижающий высокочастотные гармоники сетевого тока, защищающий инвертор от негативных воздействий сети и препятствующий обратному влиянию преобразователя на питающую сеть;
  • Фильтр dU/dt. Крутые фронты сигналов выходного напряжения в современных инверторах в сочетании с длинным кабелем подключения двигателя часто приводят к переходным процессам, вызывающим перенапряжения на клеммах двигателя. Благодаря установке фильтра dU/dt на выходе преобразователя удается уменьшить данный эффект а также снизить токи утечки в кабеле двигателя.
  • Тормозной модуль (прерыватель). Необходим в инверторах с номинальной мощностью более 15 кВт для управления тормозным резистором.
  • Тормозной резистор. Для поглощения энергии торможения от инвертора в генераторных режимах доступны на выбор тормозные резисторы с различными допустимыми потребляемыми мощностями.
  • Выносной пульт оператора. Благодаря отдельному выносному пульту управления возможно удобное обслуживание частотных преобразователей, находящихся в закрытом шкафу управления. Для подключения пульта к инвертору имеются кабели длиной 1 м и 3 м.
  • PROFIBUS-адаптер. PROFIBUS-адаптер преобразовывает RS485-интерфейс Fe к стандарту PROFIBUS и позволяет осуществлять связь с вышестоящей системой управления станка. Монтаж адаптера осуществляется простым защелкиванием на DIN- рейку.

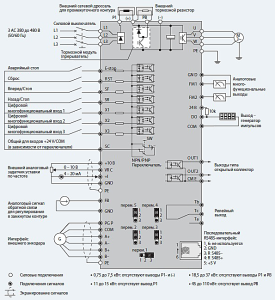

Frequency Converter Fe – Схема устройства

Frequency Converter Fe -Схема устройства

Frequency Converter Fe – Принадлежности

Программное обеспечение для технических разработок

Rexroth Converter PC

Rexroth Converter PC 4 – интуитивно понятное программное обеспечение для более простого и быстрого параметрирования и ввода в эксплуатацию нескольких Frequency Converter Fe одинаковой или схожей конфигурации.

Параметры задаются при помощи ПК, после чего записываются в преобразователь частоты по последовательному RS485-интерфейсу.

Программное обеспечение доступно на DVD или для загрузки с сайта http://www.boschrexroth.com/fe


PROFIBUS-адаптер

PROFIBUS-адаптер

PROFIBUS-адаптер преобразовывает RS485-интерфейс Frequency Converter Fe к стандарту PROFIBUS и позволяет осуществлять связь с вышестоящей системой управления станка.

Монтаж адаптера осуществляется простым защелкиванием на DIN-рейку.

Габаритные размеры:
Ширина = 25 мм
Высота = 82 мм
Глубина = 111 мм


Выносной пульт управления

Выносной пульт управления

Благодаря отдельному выносному пульту управления возможно удобное обслуживание преобразователей частоты, находящихся в закрытом шкафу управления.

Для подключения доступны кабели длиной 1 м и 3 м.

Габаритные размеры:
Ширина = 133 мм
Высота = 55 мм
Глубина = 18 мм


Тормозной модуль (прерыватель)

Необходим в преобразователях частоты с номинальной мощностью более 15кВт для управления тормозным сопротивлением.

Доступен в исполнении 30 кВт и 45 кВт.
Габаритные размеры:
Ширина = 103 мм
Высота = 187 мм
Глубина = 158 мм
Масса = 2,6 кг



Тормозное сопротивление

Тормозное сопротивление

Для поглощения энергии торможения от преобразователей частоты в генераторных режимах доступны на выбор тормозные сопротивления с различными допустимыми потребляемыми мощностями.

Продолжительность включения (ПВ) = (Время торможения (tB)/Время цикла (tC))*100%


Сетевой дроссель

При совместном использовании с сетевым дросселем достигается более высокая длительная мощность промежуточного звена.

Сетевой дроссель снижает высокочастотные гармоники сетевого тока, защищает преобразователь частоты от негативных воздействий сети и препятствует обратному влиянию преобразователя на питающую сеть.

Благодаря этому обеспечивается соблюдение допустимых параметров ЭМС для промышленных сетей соответствующих EN 61800-3.


ЭМС-фильтр

ЭМС-фильтр обеспечивает соблюдение требований по ЭМС и подавляет токи утечки, вызванные емкостью проводников.

В сочетании с экранированным кабелем подключения двигателя достигается режим работы без помех соответствующий EN 61800-3

1. «Окружающие условия (жилые зоны)» и 2. Окружающие условия (промышленные зоны)».


Фильтр dU/dt

Крутые фронты сигналов выходного напряжения в современных преобразователях в сочетании с длинным кабелем подключения двигателя часто приводят к переходным процессам, вызывающим перенапряжения на клеммах двигателя.

Благодаря установке фильтра dU/dt на выходе преобразователя удается уменьшить данный эффект, а также снизить токи утечки в кабеле двигателя.

Техническая информация

Frequency Converter Fe – простой, масштабируемый и экономичный pdf-icon
Fe техническая презентация RU pdf-icon
FE инструкция RU pdf-icon
Fe быстрый старт En pdf-icon
Fe проверка и настройка основных параметров Ru Word 2010
