Які типи насосів підходять для шаф керування TECORP з ЧП?

Шафи ШПЧ від TECORP Group підходять для насосів живлення, мережевих насосів, вентиляторів і димососів котелень. Потужність від 11 до 250 кВт.

Який частотний перетворювач використовується в шафах ШПЧ?

В шафах встановлюється Bosch Rexroth VFC x610. Живлення 380В±15%, вихід 0–380В/0–60Гц. ПІД-регулювання тиску вбудоване в перетворювач.

Чи є функція автоматичного чергування насосів?

Так. Чергування реалізоване на ПЛК Haiwell — зміна пріоритету після останову або за налаштованим часом напрацювання. На пульті встановлені лічильники моточасів PT1–PT4.

Автоматизація насосних агрегатів котелень: шафи керування з частотними перетворювачами Bosch Rexroth для теплопостачання Дніпра та Миколаєва

Кейс · Промислова автоматика · 2016–2022

Автоматизація котелень
теплопостачання міст

ГалузьЖКГ / Теплоенергетика

ОбладнанняBosch Rexroth VFC x610

Термін2016 — 2022

160

КП «Дніпровські міські теплові мережі»

67 + 93 шафи · вентилятори, димососи, насоси

КП ТПТЕ «Теплотранс Дніпро»

вентилятори, димососи, насоси живлення

КП «Коменергосервіс Дніпро»

димососи 55 кВт, насоси 37 і 11 кВт

МИКОЛАЇВОБЛТЕПЛОЕНЕРГО

насоси 250 кВт · водопостачання Миколаєва

Передумови проекту

Котельні на застарілому прямому пуску — ні обліку, ні захисту

Муніципальні підприємства теплопостачання Дніпра та Миколаєва експлуатували котельні з прямим пуском електродвигунів вентиляторів, димососів і насосів. Відсутність частотного регулювання призводила до надмірного споживання електроенергії, ударних пускових струмів і прискореного зносу механічного обладнання.

Протягом 2016–2022 рр. TECORP Group виконав серійне постачання та монтаж шаф керування з частотними перетворювачами Bosch Rexroth VFC x610 для чотирьох замовників. Загальний обсяг — понад 220 шаф керування різної потужності.

Задача

Замінити прямий пуск двигунів на плавне частотне регулювання. Забезпечити захист від аварійних режимів, ПІД-регулювання тиску, дистанційний контроль і чергування насосів.

Рішення

Шафи ШПЧ на базі Bosch Rexroth VFC x610 + ПЛК Haiwell. Два ПЧ на об'єкт: 37 кВт для групи 3×11 кВт та 37 кВт для насосу 37 кВт. ПІД-регулювання тиску, захист від сухого ходу, чергування насосів.

Результат

Зниження пускових струмів, економія електроенергії, стабільний тиск у магістралі. Масштабована типова конструкція ШПЧ — від 11 до 250 кВт для будь-якого типу навантаження.

Типовий проект · ТРП вул. Радистів 3Б, Дніпро

Як працює шафа керування: інтерактивна схема

Натисніть на будь-який елемент схеми, щоб побачити його призначення та технічні характеристики.

Клікніть на блок для детальної інформації

Силове живлення 380В

Сигнали керування / =24В

Сигнали з/на РМ · 220В

▶ Анімація потоків — активна

⚡

Натисніть на блок схеми для перегляду інформації про обладнання

Фотогалерея

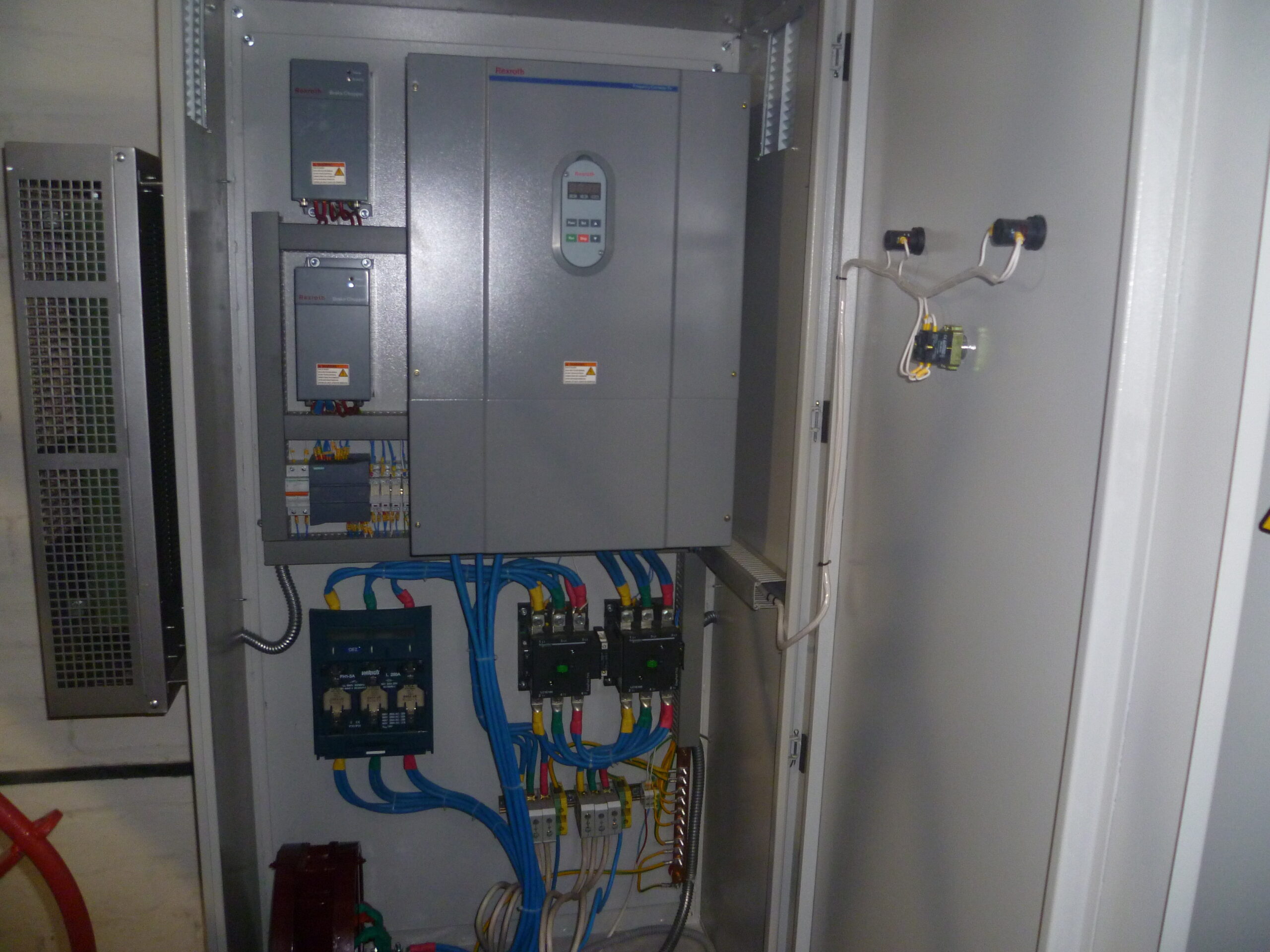

Шафа керування ШПЧ зсередини — монтаж Bosch Rexroth VFC x610 для котельні Дніпро

Монтаж шафи керування

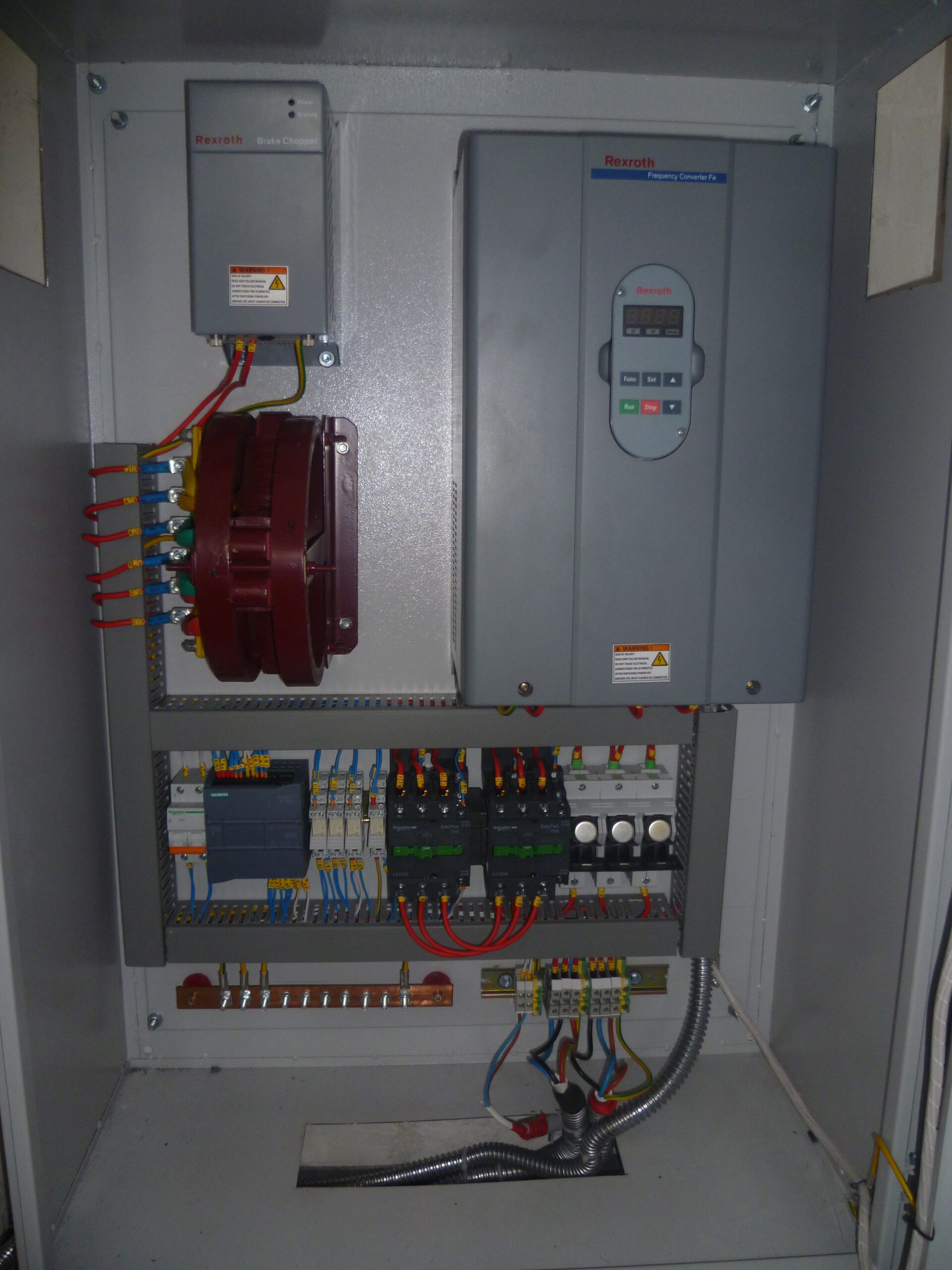

Bosch Rexroth VFC x610

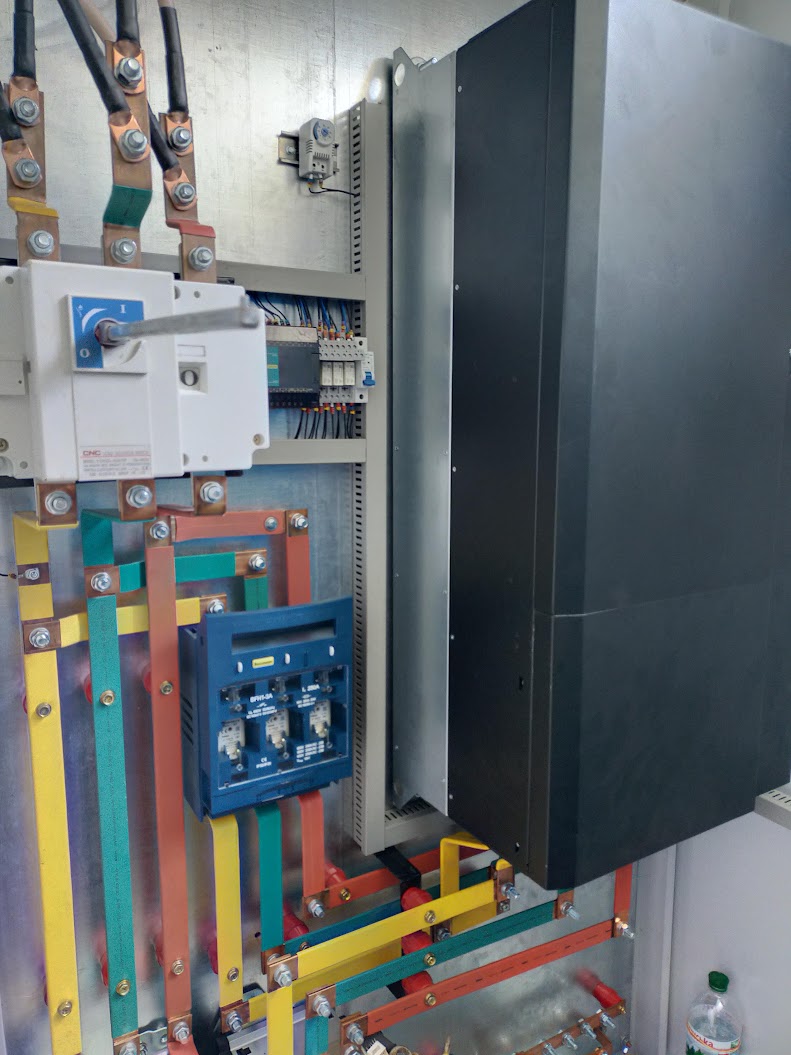

Мідна шина розподілу

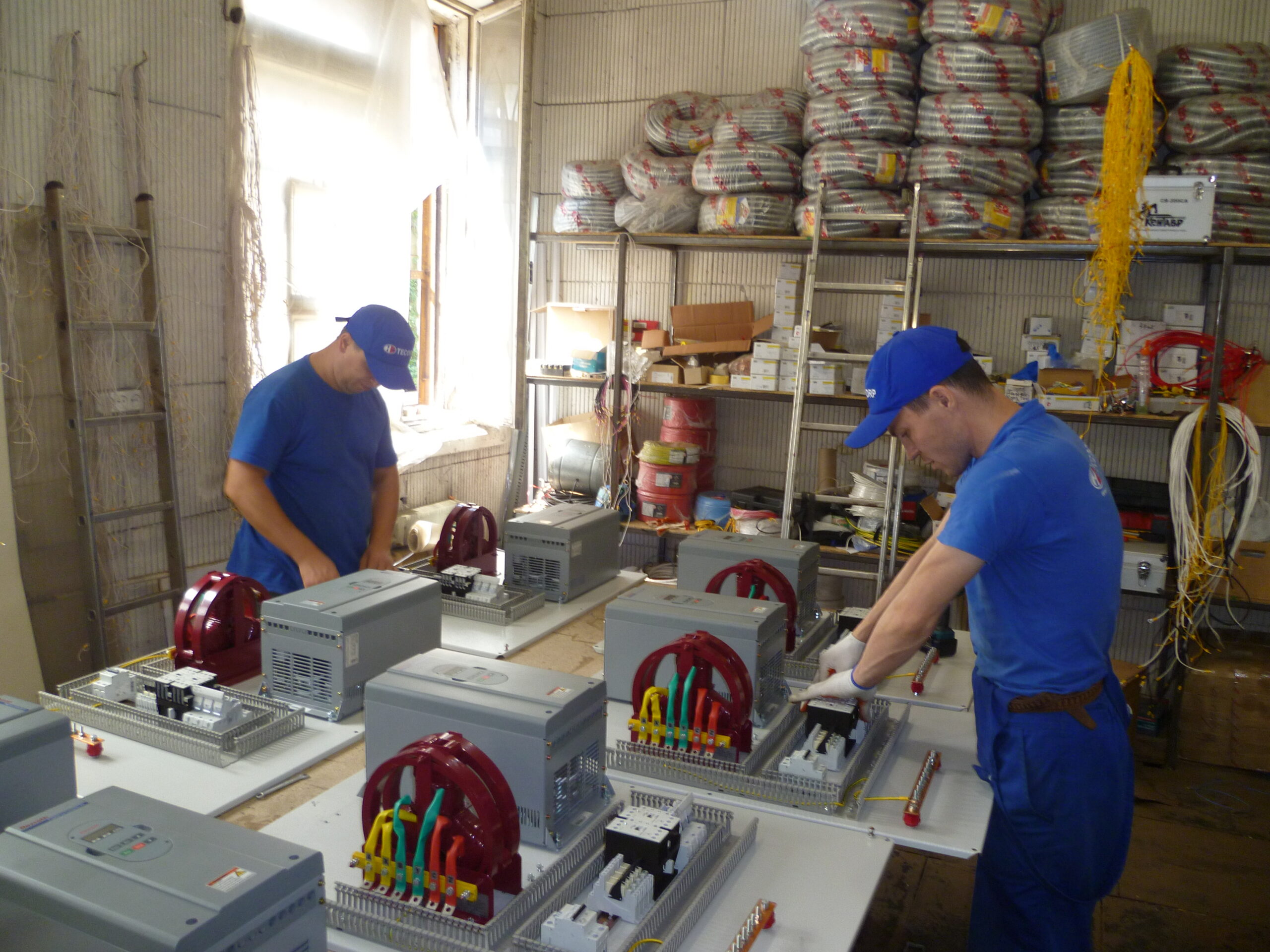

Монтаж шаф керування з частотними перетворювачами для теплових мереж Дніпро

Монтажні роботи

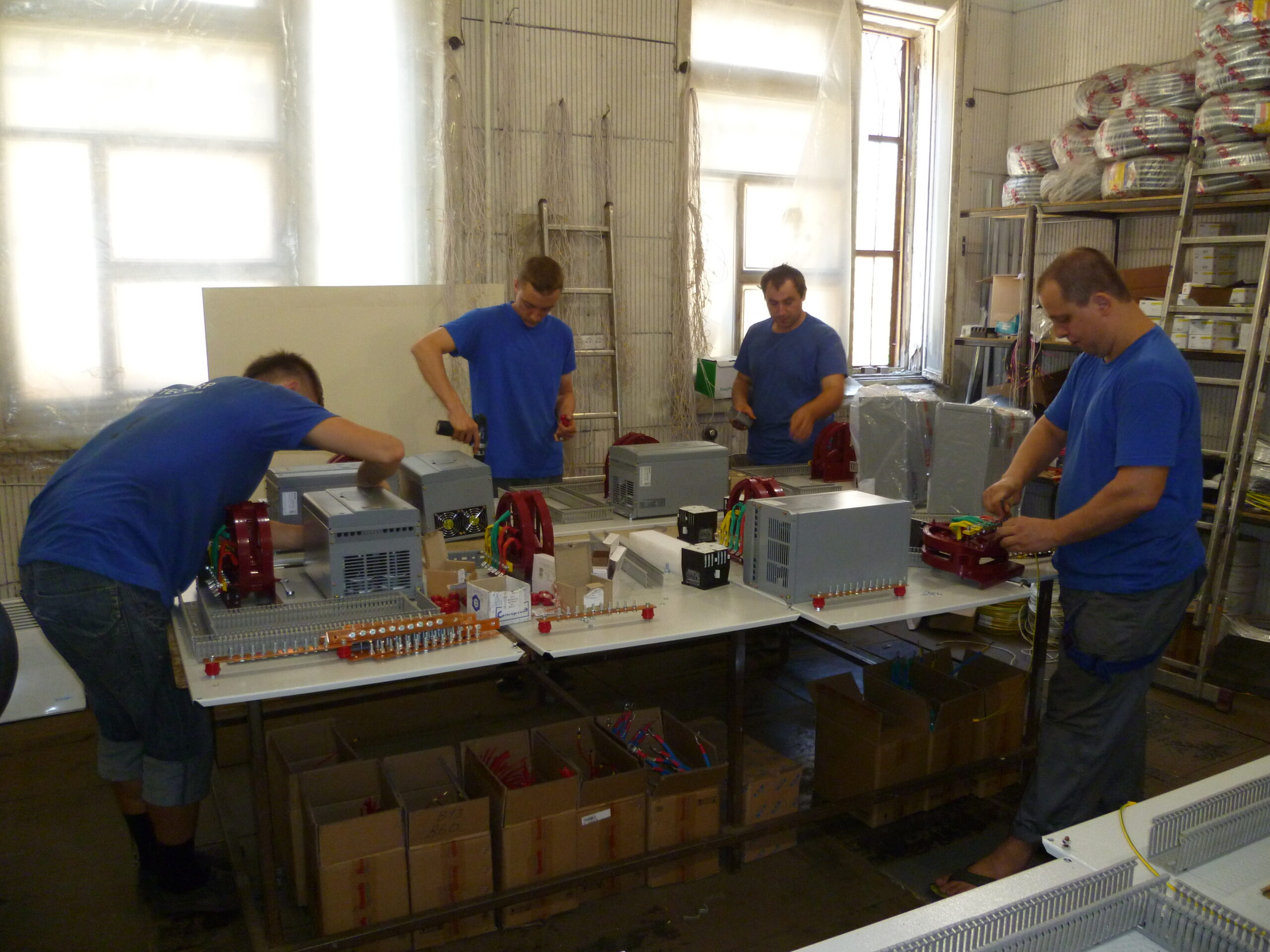

Виконання плану поставок

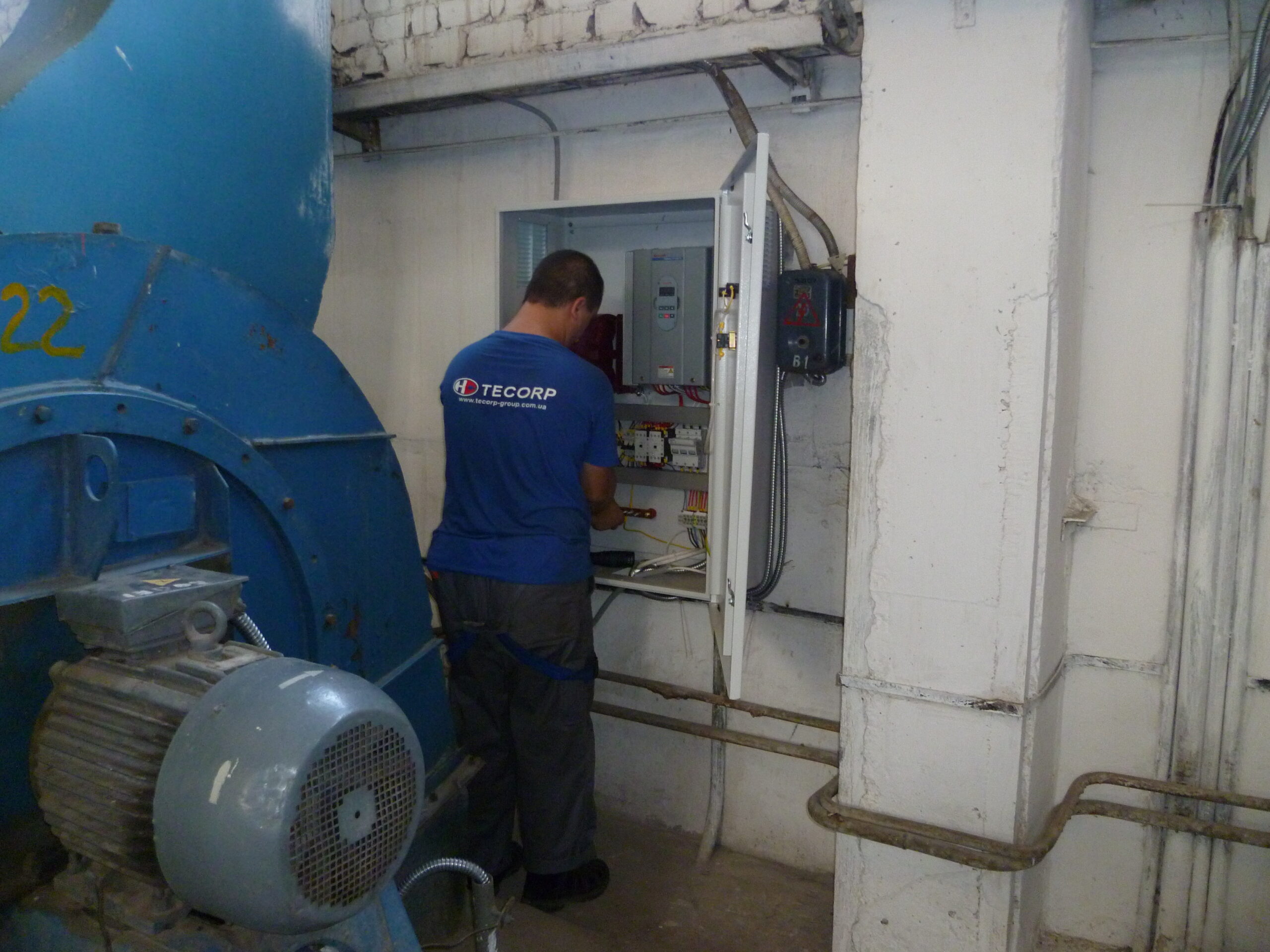

Вентилятори та димосос котельні — керування від шафи ШПЧ з частотним перетворювачем Bosch Rexroth

Вентилятори та димососи котельні

220+

шаф керування
виготовлено та змонтовано

комунальних підприємства
замовника

років серійних поставок
2016–2022

250

кВт — макс. потужність
насосів (Миколаїв)

Технічні характеристики · Типовий проект ТРП

Склад та параметри обладнання шафи ШПЧ

Об'єкт (приклад)

ТРП, вул. Радистів 3Б, Дніпро · підача теплоносителя

Частотні перетворювачі

Bosch Rexroth VFC x610 ПЧ1: 37 кВт (3×11 кВт) · ПЧ2: 37 кВт (1×37 кВт)

ПЛК

Haiwell серія Т 32 DI · 4 AI · 16 DO · 4 AO · 220 VAC

Блок живлення

Wipos 2 PSL1 48 24 · вхід 95–265 VAC · вихід =24 В / 2 А

Датчики тиску

ОВЕН ПД100-ДИ 0–10 бар · вихід 4–20 мА · 2 шт

Датчики рівня

ОВЕН кондуктометричні SL1–SL4 + блок БКК1-220 · захист сухого ходу

Насосні агрегати

НА №4–6: 3×11 кВт, 380В · НА №7: 1×37 кВт, 380В

Режими керування

ПЧ / Мережа Місцеве М Дистанційне Д ПІД-регулювання

Захист

Сухий хід КЗ / Перевантаження Обрив фази Блокування Мережа↔ПЧ

Чергування насосів

За моточасами PT1–PT4 · автоматична зміна пріоритету

Шафа ШПЧ

1600×1000×400 мм · IP54 · примусове охолодження ≥355 м³/год · термостат ВК1

Типи навантаження

Вентилятор Димосос Насос живлення Мережевий насос

Хронологія проекту

Шість років масштабних поставок

2016 — початок

Перші поставки для Дніпра. КП «Дніпровські міські теплові мережі» та КП ТПТЕ «Теплотранс Дніпро» — перші серії шаф з Bosch Rexroth VFC x610 для вентиляторів і димососів котелень. Відпрацювання типової конструкції ШПЧ.

2016–2021

Серійне виробництво. Безперервні поставки трьом комунальним підприємствам Дніпра. Паралельна робота з двома різними підрядниками замовника. Розробка та впровадження ПІД-алгоритму регулювання тиску на базі ПЛК Haiwell.

2022

Масштабування на Миколаїв. МИКОЛАЇВОБЛТЕПЛОЕНЕРГО — постачання 2 шаф керування насосами 250 кВт з частотними перетворювачами Bosch Rexroth для системи водопостачання міста. Виконання в умовах військового часу.

Більше 220 шаф керування для котелень і насосних станцій двох міст — це не разовий проект, а довготривале партнерство. Кожна шафа зроблена під конкретне навантаження, перевірена на стенді й здана в роботу перед опалювальним сезоном. Bosch Rexroth надійний, монтаж відтворюваний, замовники повертаються.
