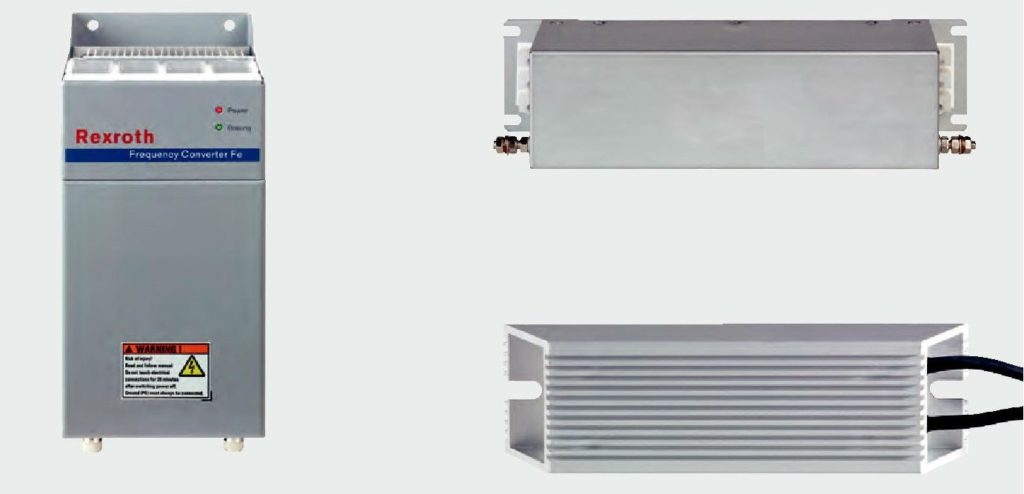

Сетевой фильтр
Сетевые фильтры обеспечивают предельные значения Электро Магнитной Совместимости и подавляет токи утечки, вызванные емкостью.
Наши сетевые фильтры оптимально согласованы с системой и масштабируются в отношении тока, количества приводов и длине кабеля двигателя.
Они могут быть объединены с экранированными кабелями двигателя для бесперебойной работы, соответствующей EN 61800-3, категории С3 для:
– Rexroth EFC 360Rexroth EFC 3600 с одиночными кабелями длиной до 30 м
– Rexroth Frequency Converter Fv и Fe с одиночными кабелями длиной до 75
Тормозные резисторы
При использовании частотных преобразователей Fv и Fe в генераторном режиме есть выбор, особенно компактных тормозных резисторов для самых разных уровней энергопотребления.
Тормозной резистор легко монтируется рядом с преобразователем, экономя пространство.
Прочная конструкция и высокая диэлектрическая прочность резистивных элементов обеспечивает высокую мощность и импульсную нагрузку.
Элементы резистора защищены от вредных факторов окружающей среды.
Тормозные сопротивления
Тормозные сопротивления используются вместе с внешним тормозным резистором для увеличения мощности торможения для частотных преобразователей Rexroth с диапазоном мощности выше, чем
FELB тормозные сопротивления управляется преобразователем частоты FVCA, FECG или FECP.
Они могут быть объединены с нашими экранированными кабелями двигателя для бесперебойной работы в соответствии с EN 61800-3, категория C1 для кабеля длиной до 5 м, категория C3 для кабеля длиной до 30 м.
Сетевые и моторные дроссели для ПЧ
В таблицах указаны розничные рекомендованые цены в Евро без НДС (мы делаем хорошие скидки) | ||||||||
1. Таблица по выбору модуля торможения ПВ=10% для Converter Fe, Fv | ||||||||
Серия Fe, Fv |
Тормозной прерыватель | Тормозной резистор | Итого в Евро без НДС |
|||||
Типовый код | Необх. Кол-во |
Цена в Евро без НДС за 1 шт. | Типовый код | Хар-ки | Необх. Кол-во |
Цена в Евро без НДС за 1 шт. | ||
0К40 | Встроен | – | – | FELR01.1N-0080-N750R-D-560-NNNN | 750 Ом/80 Вт | 1 | 4,20 | 4,20 |
0К75 | Встроен | – | – | FELR01.1N-0080-N750R-D-560-NNNN | 750 Ом/80 Вт | 1 | 4,20 | 4,20 |
1К50 | Встроен | – | – | FELR01.1N-0260-N400R-D-560-NNNN | 400 Ом/260 Вт | 1 | 10,93 | 10,93 |
2К20 | Встроен | – | – | FELR01.1N-0260-N250R-D-560-NNNN | 250 Ом/260 Вт | 1 | 10,93 | 10,93 |
4K00 | Встроен | – | – | FELR01.1N-0390-N150R-D-560-NNNN | 150 Ом/390 Вт | 1 | 21,02 | 21,02 |
5K50 | Встроен | – | – | FELR01.1N-0520-N100R-D-560-NNNN | 100 Ом/520 Вт | 1 | 26,90 | 26,90 |
7K50 | Встроен | – | – | FELR01.1N-0780-N075R-D-560-NNNN | 75 Ом/780 Вт | 1 | 30,27 | 30,27 |
11K0 | Встроен | – | – | FELR01.1N-1K04-N050R-D-560-NNNN | 50 Ом/1040 Вт | 1 | 41,20 | 41,20 |
15K0 | Встроен | – | – | FELR01.1N-1K56-N040R-D-560-NNNN | 40 Ом/1560 Вт | 1 | 63,90 | 63,90 |
18K5 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-04K8-N032R-A-560-NNNN | 32 Ом/4,8 кВт | 1 | 162,27 | 417,02 |
22K0 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-04K8-N27R2-A-560-NNNN | 27,2 Ом/4,8 кВт | 1 | 162,27 | 417,02 |
30K0 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-06K0-N020R-A-560-NNNN | 20 Ом/6,0 кВт | 1 | 191,70 | 446,45 |
37K0 | FELB02.1N-45K0 | 1 | 325,38 | FELR01.1N-09K6-N016R-A-560-NNNN | 16 Ом/9,6 кВт | 1 | 238,78 | 564,16 |
45K0 | FELB02.1N-45K0 | 1 | 325,38 | FELR01.1N-09K6-N13R6-A-560-NNNN | 13,6 Ом/9,6 кВт | 1 | 238,78 | 564,16 |
55K0 | FELB02.1N-30K0 | 2 | 254,75 | FELR01.1N-06K0-N020R-A-560-NNNN | 20 Ом/6,0 кВт | 2 | 191,70 | 892,9 |
75K0 | FELB02.1N-45K0 | 2 | 325,38 | FELR01.1N-09K6-N13R6-A-560-NNNN | 13,6 Ом/9,6 кВт | 2 | 238,78 | 1128,32 |
90K0 | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-06K0-N020R-A-560-NNNN | 20 Ом/6,0 кВт | 3 | 191,70 | 1551,24 |
110K | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-06K0-N020R-A-560-NNNN | 20 Ом/6,0 кВт | 3 | 191,70 | 1551,24 |
132K | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-09K6-N13R6-A-560-NNNN | 13,6 Ом/9,6 кВт | 3 | 238,78 | 1692,48 |
160K | FELB02.1N-220K | 1 | 1742,07 | FELR01.1N-40K0-N03R4-A-560-NNNN | 3,4 Ом/40,0 кВт | 1 | 1488,16 | 3230,23 |
2. Таблица по выбору модуля торможения ПВ=20% для Converter Fe, Fv | ||||||||
Серия Fe, Fv |
Тормозной прерыватель | Тормозной резистор | Итого в Евро без НДС |
|||||
Типовый код | Необх. Кол-во |
Цена в Евро без НДС за 1 шт. | Типовый код | Хар-ки | Необх. Кол-во |
Цена в Евро без НДС за 1 шт. | ||
0К40 | Встроен | – | – | FELR01.1N-0150-N750R-D-560-NNNN | 750 Ом/150 Вт | 1 | 15,97 | 15,97 |
0К75 | Встроен | – | – | FELR01.1N-0150-N700R-D-560-NNNN | 700 Ом/150 Вт | 1 | 8,41 | 8,41 |
1К50 | Встроен | – | – | FELR01.1N-0520-N350R-D-560-NNNN | 350 Ом/520 Вт | 1 | 26,90 | 26,90 |
2К20 | Встроен | – | – | FELR01.1N-0520-N230R-D-560-NNNN | 230 Ом/520 Вт | 1 | 26,90 | 26,90 |
4K00 | Встроен | – | – | FELR01.1N-0780-N140R-D-560-NNNN | 140 Ом/780 Вт | 1 | 30,27 | 30,27 |
5K50 | Встроен | – | – | FELR01.1N-1K04-N090R-D-560-NNNN | 90 Ом/1,04 кВт | 1 | 41,20 | 41,20 |
7K50 | Встроен | – | – | FELR01.1N-1K56-N070R-D-560-NNNN | 70 Ом/1,56 кВт | 1 | 52,97 | 52,97 |
11K0 | Встроен | – | – | FELR01.1N-02K0-N047R-D-560-NNNN | 47 Ом/2,0 кВт | 1 | 68,10 | 68,10 |
15K0 | Встроен | – | – | FELR01.1N-01K5-N068R-D-560-NNNN | 68 Ом/1,5 кВт | 2 | 63,90 | 127,8 |
18K5 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-10K0-N028R-A-560-NNNN | 28 Ом/10,0 кВт | 1 | 238,78 | 493,53 |
22K0 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-10K0-N022R-A-560-NNNN | 22 Ом/10,0 кВт | 1 | 238,78 | 493,53 |
30K0 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-12K5-N017R-A-560-NNNN | 17 Ом/12,5 кВт | 1 | 289,22 | 543,97 |
37K0 | FELB02.1N-45K0 | 1 | 325,38 | FELR01.1N-10K0-N032R-A-560-NNNN | 32 Ом/10,0 кВт | 2 | 238,78 | 802,94 |
45K0 | FELB02.1N-45K0 | 2 | 325,38 | FELR01.1N-10K0-N024R-A-560-NNNN | 24 Ом/10,0 кВт | 2 | 238,78 | 1128,32 |
55K0 | FELB02.1N-30K0 | 2 | 254,75 | FELR01.1N-12K5-N018R-A-560-NNNN | 18 Ом/12,5 кВт | 2 | 289,22 | 1087,94 |
75K0 | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-12K5-N020R-A-560-NNNN | 20 Ом/12,5 кВт | 3 | 289,22 | 1843,8 |
90K0 | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-12K5-N020R-A-560-NNNN | 20 Ом/12,5 кВт | 3 | 289,22 | 1843,8 |
110K | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-12K5-N020R-A-560-NNNN | 20 Ом/12,5 кВт | 3 | 289,22 | 1843,8 |
132K | FELB02.1N-45K0 | 1 | 325,38 | FELR01.1N-40K0-N03R4-A-560-NNNN | 3,4 Ом/40,0 кВт | 1 | 1488,16 | 1813,54 |
160K | FELB02.1N-220K | 1 | 1742,07 | FELR01.1N-80K0-N03R2-A-560-NNNN | 3,2 Ом/80,0 кВт | 1 | 2722,41 | 4464,48 |
3. Таблица по выбору модуля торможения ПВ=40% для Converter Fe, Fv | ||||||||
Серия Fe, Fv |
Тормозной прерыватель | Тормозной резистор | Итого в Евро без НДС |
|||||
Типовый код | Необх. Кол-во |
Цена в Евро без НДС за 1 шт. | Типовый код | Хар-ки | Необх. Кол-во |
Цена в Евро без НДС за 1 шт. | ||
0К40 | Встроен | – | – | FELR01.1N-0240-N750R-D-560-NNNN | 750 Ом/240 Вт | 1 | 26,90 | 26,90 |
0К75 | Встроен | – | – | FELR01.1N-0500-N550R-D-560-NNNN | 550 Ом/500 Вт | 1 | 26,90 | 26,90 |
1К50 | Встроен | – | – | FELR01.1N-0800-N275R-D-560-NNNN | 275 Ом/800 Вт | 1 | 30,27 | 30,27 |
2К20 | Встроен | – | – | FELR01.1N-01K2-N180R-D-560-NNNN | 180 Ом/1,2 кВт | 1 | 45,40 | 45,40 |
4K00 | Встроен | – | – | FELR01.1N-02K0-N110R-D-560-NNNN | 110 Ом/2,0 кВт | 1 | 68,10 | 68,10 |
5K50 | Встроен | – | – | FELR01.1N-01K5-N150R-D-560-NNNN | 150 Ом/1,5 кВт | 2 | 63,90 | 127,8 |
7K50 | Встроен | – | – | FELR01.1N-04K5-N055R-A-560-NNNN | 55 Ом/4,5 кВт | 1 | 150,50 | 150,50 |
11K0 | Встроен | – | – | FELR01.1N-06K0-N040R-A-560-NNNN | 40 Ом/6,0 кВт | 1 | 191,70 | 191,70 |
15K0 | Встроен | – | – | FELR01.1N-08K0-N027R-A-560-NNNN | 27 Ом/8,0 кВт | 1 | 221,12 | 221,12 |
18K5 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-10K0-N022R-A-560-NNNN | 22 Ом/10,0 кВт | 1 | 238,78 | 493,53 |
22K0 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-12K5-N018R-A-560-NNNN | 18 Ом/12,5 кВт | 1 | 289,22 | 543,97 |
30K0 | FELB02.1N-30K0 | 1 | 254,75 | FELR01.1N-10K0-N27R2-A-560-NNNN | 27,2 Ом/10,0 кВт | 2 | 238,78 | 732,31 |
37K0 | FELB02.1N-45K0 | 1 | 325,38 | FELR01.1N-10K0-N022R-A-560-NNNN | 22 Ом/10,0 кВт | 2 | 238,78 | 802,94 |
45K0 | FELB02.1N-45K0 | 2 | 325,38 | FELR01.1N-12K5-N018R-A-560-NNNN | 18 Ом/12,5 кВт | 2 | 289,22 | 1229,2 |
55K0 | FELB02.1N-30K0 | 2 | 254,75 | FELR01.1N-12K5-N022R-A-560-NNNN | 22 Ом/12,5 кВт | 3 | 289,22 | 1377,16 |
75K0 | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-10K0-N022R-A-560-NNNN | 22 Ом/10,0 кВт | 4 | 238,78 | 1931,26 |
90K0 | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-10K0-N022R-A-560-NNNN | 22 Ом/10,0 кВт | 4 | 238,78 | 1931,26 |
110K | FELB02.1N-45K0 | 3 | 325,38 | FELR01.1N-50K0-N03R7-A-560-NNNN | 3,7 Ом/50,0 кВт | 1 | 1742,07 | 2718,21 |
132K | FELB02.1N-45K0 | 1 | 325,38 | FELR01.1N-60K0-N03R7-A-560-NNNN | 3,7 Ом/60,0 кВт | 1 | 2032,14 | 2357,52 |
160K | FELB02.1N-220K | 1 | 1742,07 | FELR01.1N-50K0-N05R0-A-560-NNNN | 5,0 Ом/50,0 кВт | 2 | 1742,07 | 5226,21 |
Преобразователь частоты Fv, Fe сетевые фильтры
Техническая информация
Rexroth frequency converters |
---|
