EFC 3600

Частотные преобразователи серии EFC 3600 (однофазные, трехфазные)

Bosch Rexroth серии EFC 3600

Преобразователи частоты Bosch Rexroth преимущественно отличаются не только простотой внедрения оборудования, но и простотой дальнейшего использования. Интегрированная панель управления включает в себя всё необходимое для быстрого ввода в эксплуатацию и удобного использования частотных преобразователей Rexroth EFC 3600.

Ввод в эксплуатацию прост и не требует даже наличия ПК. Функция копирования, доступна с панели управления, может быть использована для настройки нескольких преобразователей с идентичными или схожими параметрами.

Значения всех параметров задаются с помощью защищенных клавиш. С помощью четырехразрядного светодиодного дисплея все параметры считаются пользователем в понятном и доступном виде. Вся документация содержит пошаговое описание процедуры параметрирования и представлена в структуре меню.

Доступная на съемной панели Функция копирования экономит время при настройке нескольких преобразователей частоты и при замене устройства.

Простота и удобство монтажа частотных преобразователей Bosch Rexroth EFC 3600 обусловлена наличием боковых вентиляционных отверстий, которые позволяют осуществлять монтаж частотников вплотную друг к другу. Это экономит не только внутренне пространство шкафа управления, но и упрощает охлаждение.

Применения Rexroth EFC 3600

  • Подъемно-транспортное оборудование: конвейеры, рольганги
  • Строительная техника: смесители, мешалки, центрифуги
  • Насосы, компрессоры
  • Вентиляторы

Электрические характеристики

  • AC (220 В, 0,4 – 2,2 кВт), 3 AC (400 В, 0,4 – 4 кВт)
  • Высокая перегрузочная способность: 150 % для 60 с, 200 % для 1 с
  • Высокий начальный момент: 100 % при 1,5 Гц, 150 % при 3 Гц
  • Температура окружающей среды 50° C без снижения характеристик
  • Встроенный тормозной модуль
  • Встроенный сетевой фильтр (EN 61800-3 C3)
  • Защита от перенапряжения
  • Мониторинг температуры двигателя (NTC, PTC)
Функции
Тип регулирования U/f
Диапазон регулирования скорости вращения 1 : 50
Пусковой вращающий момент 100 % при 1,5 Гц; 150 % при 3 Гц
Широтноимпульсная модуляция (ШИМ) 1 до 15 кГц , плавная регулировка с шагом в 1кГц
Тормозной модуль Встроенный тормозной модуль
Разрешающая способность по частоте Цифровая: 0,01 Гц
Аналоговая: максимальная частота x 0,1 %
U/f-характеристика Свободно программируемая
Рампы Линейная, S-кривая
Автоматическая подстройка несущей частоты ШИМ Регулирование частоты ШИМ в зависимости от нагрузки
Сообщение о состоянии по многофункциональным сигналам в /выше / ниже диапазона частоты, готовность и т.д..
Сетевые интерфейсы Modbus, PROFIBUS (опционально)

Rexroth EFC 3600 Схема устройства

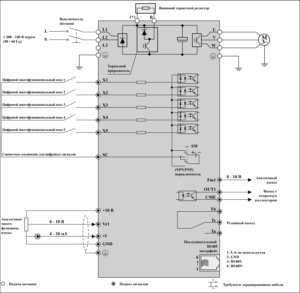

1 AC 200 – 240 В (50/60 Гц)

1 AC 200 – 240 В (50/60 Гц)

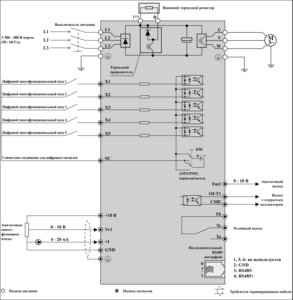

3 AC 380 – 480 В (50/60 Гц)

3 AC 380 – 480 В (50/60 Гц)

Техническая информация

EFC 3600 применение RU pdf-icon
EFC 3600 инструкция RU pdf-icon
EFC 3600 быстрый старт pdf-icon
Каталог_xFCxx10_Bosch Rexroth_RU
