Преобразователь частоты Fv

bosch rexroth fv series

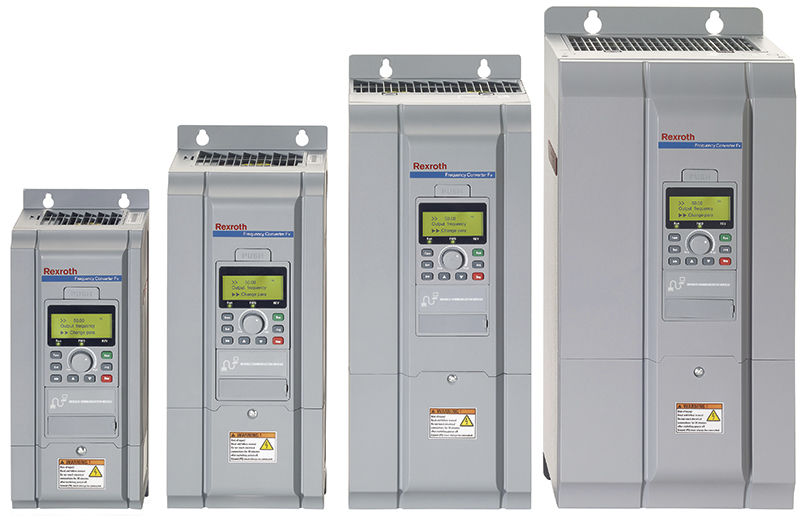

Преобразователи частоты Bosch Rexroth серии Fv

Преобразователи частоты Bosch Rexroth серии Fv являются оптимальным решением для автоматизации различных секторов производства в диапазоне мощностей от 0,4 до 90 кВт.

В данной серии доступны три режима управления: векторное (FOC) , векторное без датчика (SVC) и скалярное (U/f).

Инверторы Fv имеют в своем составе интегрированную панель управления, которая обеспечит простой и быстрый запуск и управление частотного преобразователя.

Преимущества преобразователей частоты серии Fv

  • Различные режимы управления (U/f, SVC, FOC)
  • Сменные коммуникационные модули
  • Встроенный тормозной прерыватель (до 15 кВт)
  • Дисплей с функцией копирования параметров
  • Быстрое и простое обслуживание

Основные характеристики преобразователей частоты серии Fv

Сетевые подключения
Напряжение питания от 3 AC 380 до 480 В (-15%/+10%)
Частота сети от 50 до 60 Гц (±5%)
Номинальная мощность двигателя от 0,4 до 37 кВт (планируется до 90 кВт)
Подключение двигателя
Номинальное напряжение двигателя 3-фазное, от 0 В до напряжения питания
Выходная частота от 0 до 400 Гц
Функции
Тип регулирования U/f, SVC, FOC
Перегрузочная способность 1,8 x IN для 10 с
1,5 x IN для 1 мин
Диапазон регулирования скорости Векторное управление без импульсного энкодера: 100:1
Векторное управление с импульсным энкодером: 1000:1
Крутящий момент при запуске SVC – Максимальный пусковой момент 150% при 0,5 Гц
FOC – Максимальный пусковой момент 200% при 0 Гц
Разрешающая способность по заданию частоты Аналоговая установка: Максимальная частота х 1/2048
Цифровая установка: 0,01 Гц
Точность установки частоты Аналоговая установка: 0,05%
Цифровая установка: 0,01%
Точность управления частотой SVC: 0,5% х максимальная частота
FOC: 0,05% х максимальная частота
Многоканальное регулирование скорости Через встроенный ПЛК или управляющие входы
Сообщения о статусе посредством многофункционального выходного сигнала Рабочие выходы, сигнал обнаружения уровня частоты, сигнал поступления частоты, ошибки и т. д.
Автоматическая настройка несущей частоты ШИМ Регулирование частоты ШИМ в зависимости от нагрузки
ЖК-дисплей Отображение установленной частоты, выходной частоты, выходного напряжения, выходного тока и т. д.
Светодиодный индикатор Отображение рабочего состояния, направления вращения
Условия окружающей среды
Температура окружающей среды от -10 до +40°C (при 40-50°С необходимо уменьшить мощность)
Макс. высота установки до 1000 м снижение номинальных значений параметров отсутствует, макс. 4000 м над уровнем моря с понижением мощности на 20%
Относительная влажность воздуха < 90%
Степень защиты IP20

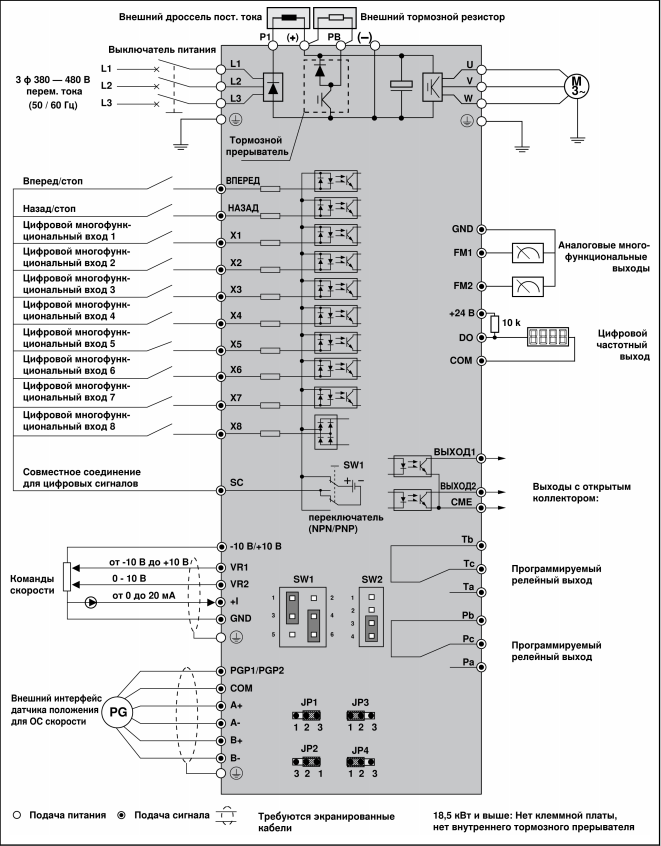

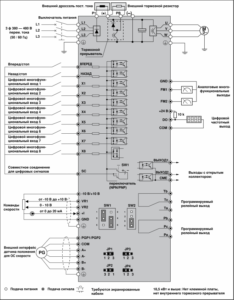

Frequency Converter Fv – Схема устройства

Frequency Converter Fv – Схема устройства

Техническая информация

Fv  инструкция RU pdf-icon
Fv быстрый старт En pdf-icon
Fv характеристики pdf-icon
BoschRexroth типовые настройки Fe, Fv, Efc 3600 pdf-icon
Векторное управление скоростью вращения pdf-icon
