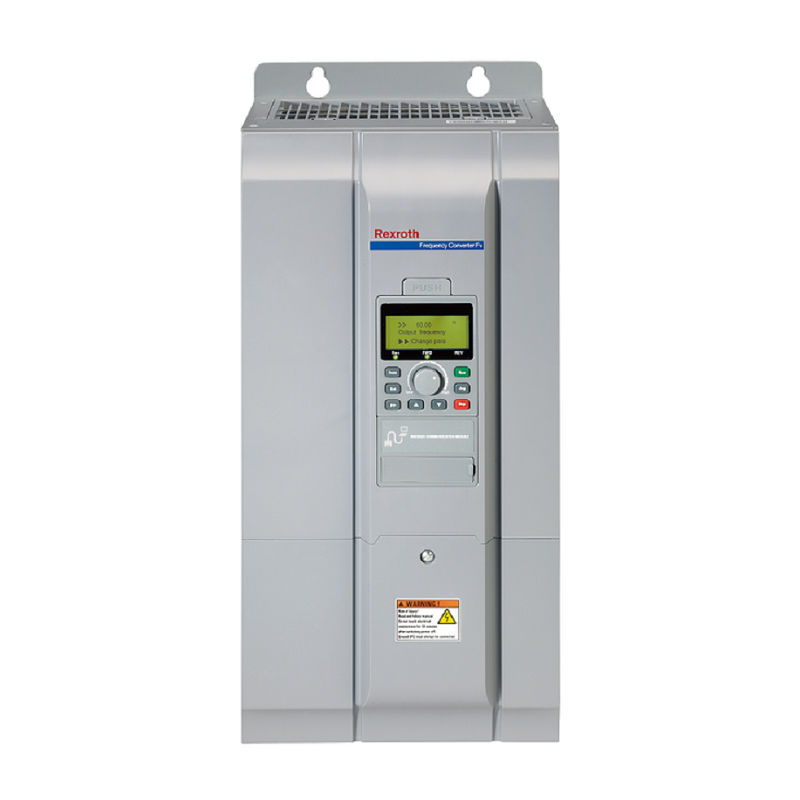

Bosch Rexroth FVCA01.2-30K0-3P4

Артикул: R912005340

bosch-rexroth

3 x 380-480 V,
Тип регулирования: V/f, SVC, FOC,
50/60 Hz, 30.0 kW, 60.0 A, IP 20,
Цифровая LED панель управления с помощью потенциометра,
RS485 / Modbus RTU интегрированный,
Тормозной прерыватель и фильтр ЭМС интегрированный.

Категория:

Описание

Преобразователи частоты Bosch Rexroth серии Fv являются оптимальным решением для автоматизации различных секторов производства в диапазоне мощностей от 0,4 до 90 кВт.

В данной серии доступны три режима управления: векторное (FOC) , векторное без датчика (SVC) и скалярное (U/f).

Основные характеристики преобразователей частоты серии Fv

Сетевые подключения
Напряжение питания от 3 AC 380 до 480 В (-15%/+10%)
Частота сети от 50 до 60 Гц (±5%)
Номинальная мощность двигателя 30.0 кВт/60.0 A
Подключение двигателя
Номинальное напряжение двигателя 3-фазное, от 0 В до напряжения питания
Выходная частота от 0 до 400 Гц
Функции
Тип регулирования U/f, SVC, FOC
Перегрузочная способность 150 % от номинального тока в течение 60 с
180 % от номинального тока в течение 10 с
Диапазон регулирования скорости Векторное управление без импульсного энкодера: 100:1
Векторное управление с импульсным энкодером: 1000:1
Крутящий момент при запуске SVC – Максимальный пусковой момент 150% при 0,5 Гц
FOC – Максимальный пусковой момент 200% при 0 Гц
Разрешающая способность по заданию частоты Аналоговая установка: Максимальная частота х 1/2048
Цифровая установка: 0,01 Гц
Точность установки частоты Аналоговая установка: 0,05%
Цифровая установка: 0,01%
Точность управления частотой SVC: 0,5% х максимальная частота
FOC: 0,05% х максимальная частота
Многоканальное регулирование скорости Через встроенный ПЛК или управляющие входы
Сообщения о статусе посредством многофункционального выходного сигнала Рабочие выходы, сигнал обнаружения уровня частоты, сигнал поступления частоты, ошибки и т. д.
Автоматическая настройка несущей частоты ШИМ Регулирование частоты ШИМ в зависимости от нагрузки
ЖК-дисплей Отображение установленной частоты, выходной частоты, выходного напряжения, выходного тока и т. д.
Светодиодный индикатор Отображение рабочего состояния, направления вращения
Условия окружающей среды
Температура окружающей среды от -10 до +40°C (при 40-50°С необходимо уменьшить мощность)
Макс. высота установки до 1000 м снижение номинальных значений параметров отсутствует, макс. 4000 м над уровнем моря с понижением мощности на 20%
Относительная влажность воздуха < 90%
Степень защиты IP20
Дополнительная информация
Производитель: Bosch Rexroth
Тип: FVCA01.2-30K0-3P4-MDA-LP
Размеры (Ш х В х Г) 250 x 585 x 256.5 мм
Вес: 22.0 кг

Детали

Мощность, кВт

30.00 кВт

Напряжение на входе, В

3 фазы 380 вольт

Серия Bosch Rexroth

Преобразователь частоты Fv
